ステッピングモータエンコーダの取り付けと配線方法

ステッピングモータエンコーダの取り付けと配線方法は、具体的なモータやエンコーダのモデルによって異なる場合があります。以下に一般的な手順を示しますが、取扱説明書や製品の仕様に従うことを推奨します。

1. モータの取り付け: ステッピングモータを適切な方法で取り付けます。モータの軸を回転させると、それに応じて出力軸も回転します。モータを使用するアプリケーションや機械に合わせて、適切なモータの位置と取り付け方向を決定します。

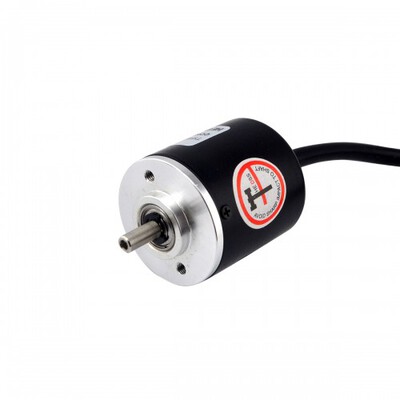

「写真の由来：200 CPR インクリメンタルステッピングモータロータリーエンコーダ AB 2チャンネル 4mm ソリッドシャフト ISC3004」

2. エンコーダの取り付け: エンコーダは、モータの出力軸に取り付けられます。エンコーダは、回転数や位置情報を検出するためのデバイスです。エンコーダは、正確な位置制御やフィードバック制御に使用されます。モータとエンコーダを適切に組み合わせ、取り付けハードウェア（ベース、ホルダー、ネジなど）を使用してエンコーダを固定します。

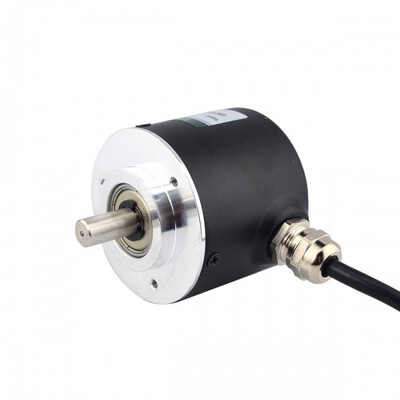

「写真の由来：2000 CPR インクリメンタルロータリーエンコーダ ABZ 3チャンネル 8mm ソリッドシャフト ISC5208」

3. エンコーダの配線: エンコーダには、一般的に複数の配線があります。具体的な配線方法は、エンコーダのモデルやインターフェースによって異なりますが、以下は一般的な配線の例です。

- エンコーダの電源: エンコーダには電源が必要です。エンコーダの仕様に従って、適切な電源電圧を供給します。一般的には、電源供給用の正極と負極の配線があります。

- エンコーダの信号線: エンコーダからの信号を受け取るための信号線を接続します。エンコーダは通常、A相とB相のパルス信号を出力します。これらの信号線は、制御システムやモータドライバに接続されます。また、インデックス信号や他の制御信号がある場合は、それらの信号線も接続します。

- エンコーダの接地: エンコーダの信号線には、接地線も含まれている場合があります。信号の安定性とノイズの除去のために、エンコーダの接地線を適切に接続します。

4. モータの配線: ステッピングモータには、通常、複数の配線があります。モータの配線方法は、モータのタイプ（バイポーラまたはユニポーラ）、接続方法（直列または並列）、および使用するドライバによって異なります。モータの配線に関する仕様とドライバのマニュアルを参照し、正しい配線方法を確認してください。

以上が一般的なステッピングモータエンコーダの取り付けと配線方法の手順です。ただし、具体的なモータやエンコーダの仕態や製品の仕様によって異なるため、取り扱い説明書や製品のマニュアルに従うことが重要です。また、電気配線に関しては専門知識が必要な場合がありますので、適切な知識や経験を持つ技術者に相談することをおすすめします。
