バイポーラステッピングモータを駆動するための回路設計

バイポーラステッピングモータを駆動するための回路を設計するには、以下のステップが一般的に必要です。以下に基本的なバイポーラステッピングモータドライバ回路の設計を示します：

バイポーラステッピングモータドライバ回路設計

必要な部品:
1. バイポーラステッピングモータ
2. HブリッジドライバIC（例: L298N、DRV8825、A4988など）
3. マイコンまたは制御回路（Arduino、Raspberry Piなど）
4. パワーサプライ

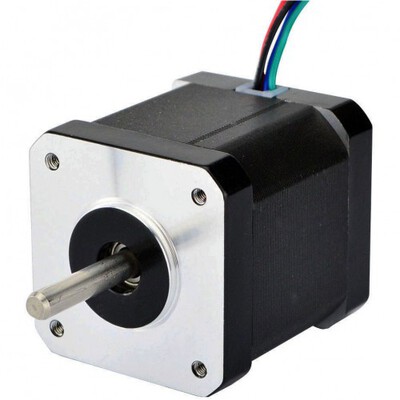

「写真の由来：Nema 17 バイポーラステッピングモータ 0.9°46Ncm (65.1oz.in) 2A 2.8V 42x42x48mm 4 ワイヤー」

回路設計:

1. バイポーラステッピングモータと接続:
- ステッピングモータの各コイルをHブリッジドライバICに接続します。バイポーラステッピングモータは通常、4本の配線（2本のコイル）を持っています。

2. HブリッジドライバICと接続:
- HブリッジドライバICのピンにそれぞれステッピングモータのコイルを接続します。これにより、ステッピングモータの回転方向とステップを制御できます。

3. マイコンまたは制御回路と接続:
- HブリッジドライバICをマイコンまたは制御回路に接続します。マイコンからの制御信号でステッピングモータを制御できます。

4. パワーサプライと接続:
- モータードライバICに適切な電源を供給するためにパワーサプライを接続します。モーターの仕様に基づいて適切な電圧と電流を供給する必要があります。


「写真の由来：Nema 17 バイポーラステッピングモータ 1.8°60Ncm (85oz.in) 0.64A 10V 42x42x60mm 4 ワイヤー」

5. 制御信号の送信:
- マイコンから適切な信号（ステップパルスや方向信号）を送信して、ステッピングモータを制御します。ステップパルスの周波数や方向の制御を調整することで、モーターを正確に制御できます。

6. 保護回路の追加:
- 過電流や過熱などの保護を目的とした回路を追加することで、ステッピングモータやドライバICを保護します。

注意事項:
- 回路設計や接続の際に、ステッピングモータやドライバICの仕様書を参照してください。
- 適切な電流制限や保護機能を備えたドライバICを選択してください。
- 電源の安定性とノイズ対策にも注意してください。

この回路設計は基本的なものであり、応用や要件に応じて調整やカスタマイズが必要になる場合があります。
