PM型ステッピングモータの駆動回路と制御アルゴリズム

PM型ステッピングモータ（Permanent Magnet Stepper Motor）の駆動回路と制御アルゴリズムについて、以下に簡単な説明を示します。

駆動回路
PM型ステッピングモータの駆動回路は、一般的に次のような構成になります：

1. Hブリッジ回路:
- PM型ステッピングモータは、2つ以上のコイルを持つため、Hブリッジ回路を使用して各コイルを制御します。Hブリッジ回路は、モータの回転方向を制御するための基本的な回路構成です。

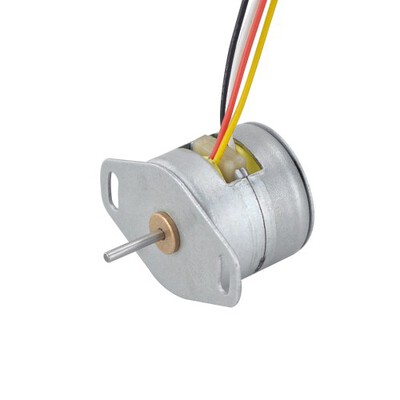

「写真の由来：Φ20x18.2mm PM型ステッピングモーター 18度 5.88mN.m (0.833oz.in) 0.5A 4ワイヤー」


2. ドライバIC:
- マイクロコントローラや専用のドライバICを使用して、Hブリッジ回路を制御します。ドライバICは、モータに正しい電流パルスを供給し、ステッピングモータを正確に駆動します。

3. クロック信号:
- ステッピングモータをステップごとに正確に制御するために、クロック信号が必要です。このクロック信号は、ステップ角を決定し、モータを正確に移動させる役割を果たします。

制御アルゴリズム
PM型ステッピングモータを正確に制御するためには、適切な制御アルゴリズムが必要です。代表的なアルゴリズムには次のものがあります：

1. オープンループ制御:
- オープンループ制御では、事前に定義されたステップ数や速度に基づいてモータを制御します。ただし、負荷や環境の変化により位置のズレが生じる可能性があります。

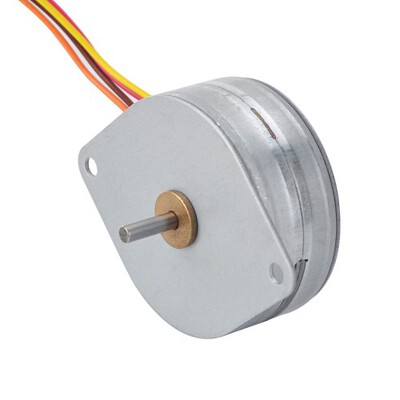

「写真の由来：Φ42x18mm PM型ステッピングモーター 3.75度 49mN.m (6.94oz.in) 0.42A 4ワイヤー」

2. クローズドループ制御:
- クローズドループ制御では、エンコーダやセンサを使用してモータの位置をフィードバックし、位置のズレを補正します。これにより、より正確で安定した位置制御が可能となります。

3. マイクロステップ駆動:
- マイクロステップ駆動では、1つのステップを複数の微小なステップに分割してモータを制御します。これにより、ステップ角の解像度を向上させ、スムーズな運動を実現します。

PM型ステッピングモータの駆動回路と制御アルゴリズムは、正確な位置制御や運動制御を実現するために重要な要素です。適切な回路設計と制御アルゴリズムの選択により、モータの性能を最大限に引き出すことができます。
